サンプル加工品

金型

Ni系金属を形状加工し鏡面研磨を施した一例です。
無垢の素材から形状加工、二次加工、研磨まで一貫して行っております。
機密保持のためこちらのサンプルはごく一部のご紹介です。

この他にも様々な形状に対応いたします。

その他

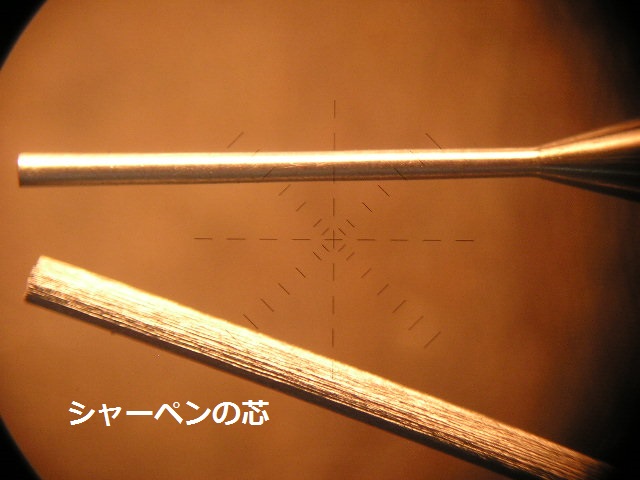

極細加工の一例です
Φ0.4ｍｍ長さ6ｍｍで旋削加工したものを顕微鏡で撮影しました。
材質はSUS304で先端から根元の部分までの径を±5μｍ以内におさまるように加工してあります。
表面粗さは0.4a(1.6s)程度で仕上げてあります。
下に写っているものは一般的な0.5ｍｍシャーペンの芯です。
シャーペンの芯と比べても精度よくきれいに削れているのがわかります。

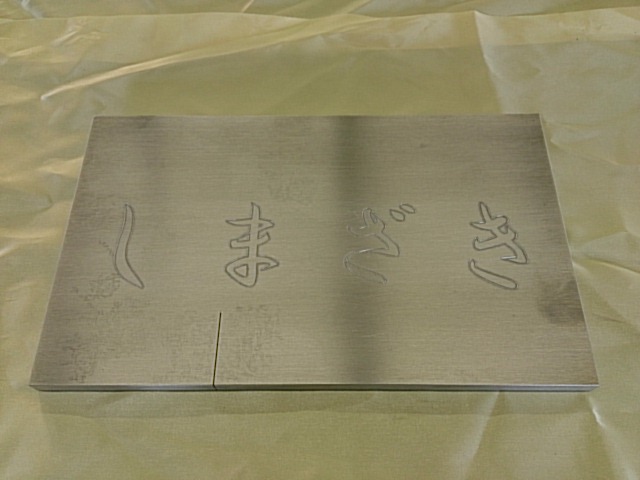

文字加工の一例です。

CADCAMを用いて簡単な文字デザインをおこない、輪郭データをパス化。
そのままプログラムを生成させ、マシニングセンタに読み込ませて加工したサンプルです。
幅0.5ｍｍ深さ0.3ｍｍで し ま ざ き の文字を彫り込んであります。
